工作原理：
ZCKL系列轉輪除·濕空調機組系與冷凍除·濕精準匹配組合而成。通過對機組處理進風降溫減濕，再經轉輪深層次除·濕后，其處理空氣含濕量達到設計要求，再經過后級表冷降溫到設計溫度值，使機組出風溫度、相對濕度均能符合用戶要求，達到常溫低濕的除·濕結果。
ZCKL系列轉輪除·濕空調機組使用時，用戶需提供T≤7°C的冷凍水；或由本公司隨機匹配提供相對冷量負荷的制冷機組。
性能特點：
1.可精準地達到用戶要求的溫度、相對濕度。
2.選用瑞典進口超級硅膠轉輪，除·濕效率高，使用壽命長，處理送風相對濕度RH≤20%，露點溫度可達到TL≤-20℃。
3.高強度防冷橋優質鋁合金框架結構。
4.箱體模塊采用各國流行的模塊化設計，雙層優質寶鋼彩鋼板，內充一次性高密度聚氨酯發泡成型。
5.電氣控制選用PLC自動控制，觸摸屏人機界面。
6.機組接水盤、底部內板選用304不銹鋼材質，堅固耐用，防腐防銹。
7.再生工藝流程采用獨特的熱回收節能技術。
8.再生加熱電、蒸汽、導熱油可選；亦可采用多種加熱方式切換。

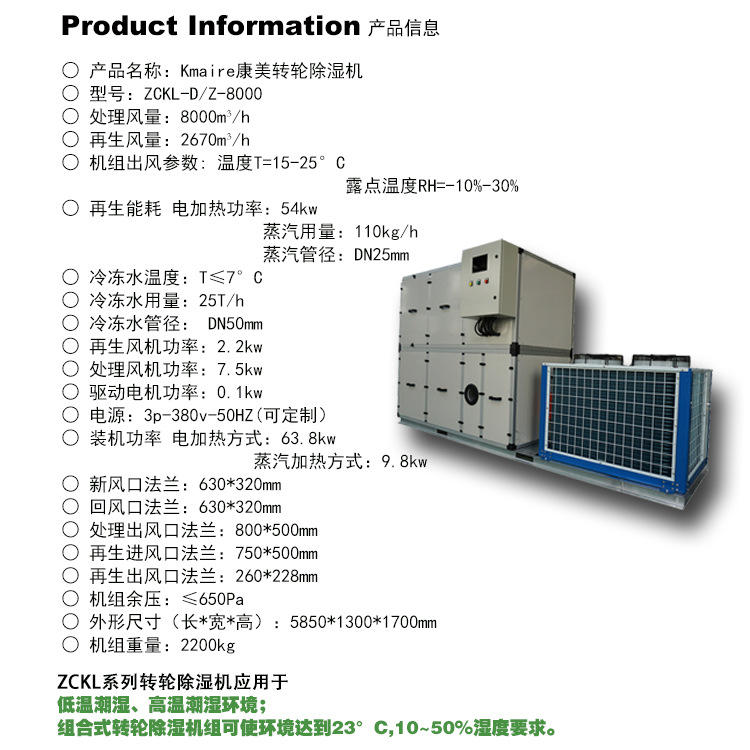

ZCKL系列轉輪除濕空調機組技術參數表：
| 設備型號 | ZCKL-D/Z-2000 | ZCKL-D/Z-3000 | ZCKL-D/Z-4000 | ZCKL-D/Z-5000 | ZCKL-D/Z-6000 | ZCKL-D/Z-8000 | ZCKL-D/Z-10000 | ZCKL-D/Z-12000 | ZCKL-D/Z-15000 | ZCKL-D/Z-20000 | ZCKL-D/Z-25000 | |||||
| 處理風量(m3/h) | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 20000 | 25000 | |||||
| 再生風量(m3/h) | 670 | 1000 | 1330 | 1670 | 2000 | 2670 | 3330 | 4000 | 5000 | 6670 | 8350 | |||||
| 機組出風參數 | 溫度T=15-25℃ RH=10%-30% | |||||||||||||||
再生 能耗 | 電加熱 | 12 | 18 | 24 | 30 | 36 | 54 | 66 | 84 | 108 | 144 | 180 | ||||
| 蒸汽 | 用量Kg/h | 30 | 45 | 60 | 75 | 90 | 110 | 140 | 170 | 215 | 285 | 360 | ||||
| 管徑mm | DN20 | DN20 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN32 | DN32 | |||||
| 處理風機功率 | 2.2 | 3.0 | 4.0 | 5.5 | 5.5 | 7.5 | 11.0 | 11.0 | 15.0 | 18.5 | 22.0 | |||||
| 再生風機功率 | 0.75 | 1.10 | 1.10 | 1.50 | 1.50 | 2.20 | 2.20 | 3.00 | 5.50 | 7.50 | 7.50 | |||||
| 轉輪驅動功率 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |||||
| 冷凍水量（T≤7℃） | 用量T/h | 5 | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 | 60 | 75 | ||||
| 管徑mm | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 | DN65 | DN65 | DN65 | DN80 | DN80 | |||||
| 裝機功率 | 電 | 15.05 | 22.20 | 29.20 | 37.10 | 43.10 | 63.80 | 79.40 | 98.20 | 128.70 | 170.20 | 209.70 | ||||
| 蒸汽 | 3.05 | 4.20 | 5.20 | 7.10 | 7.10 | 9.80 | 13.40 | 14.20 | 20.70 | 24.20 | 29.70 | |||||
| 新風口法蘭 | 250 *200 | 320 *250 | 400 *250 | 500 *250 | 500 *320 | 630 *320 | 800 *320 | 800 *400 | 1000 *400 | 1000 *500 | 1250 *500 | |||||
| 回風口法蘭 | 250 *200 | 320 *250 | 400 *250 | 500 *250 | 500 *320 | 630 *320 | 800 *320 | 800 *400 | 1000 *400 | 1000 *500 | 1250 *500 | |||||
| 處理出風口法蘭 | 400 *250 | 500 *300 | 630 *320 | 800 *320 | 800 *400 | 800 *500 | 1000 *500 | 1000 *630 | 1250 *630 | 1250 *800 | 1600 *800 | |||||
| 再生進風口法蘭 | 400 *300 | 550 *350 | 550 *400 | 550 *450 | 650 *450 | 750 *500 | 750 *550 | 800 *500 | 800 *550 | 850 *550 | 850 *650 | |||||
| 再生出風口法蘭 | 160 *125 | 208 *162 | 208 *162 | 233 *183 | 233 *183 | 260 *228 | 262 *204 | 262 *204 | 302 *234 | 332 *257 | 487 *340 | |||||
| 機外余壓(Pa) | ≤650 | ≤650 | ≤650 | ≤650 | ≤650 | ≤650 | ≤650 | ≤650 | ≤650 | ≤650 | ≤650 | |||||
| 外形尺寸 | 長 | 5200 | 5200 | 5200 | 5200 | 5700 | 5850 | 5850 | 6000 | 6200 | 6250 | 6500 | ||||
| 寬 | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 | 1500 | 1700 | 1900 | 2100 | |||||
| 高 | 1200 | 1300 | 1400 | 1500 | 1600 | 1700 | 1850 | 2000 | 2200 | 2400 | 2600 | |||||
| 電源(V) | 3P-380V-50Hz 三相四線制（可定制） | |||||||||||||||
| 機組重量 | 1150 | 1450 | 1600 | 1800 | 2000 | 2200 | 2400 | 2700 | 2800 | 3200 | 3500 | |||||
說明：
1、本表所列為部分風量機型參數，可根據用戶環境設計相應風量；
2、本表所列性能基于條件：處理進風、再生進風溫度35℃，相對濕度65%，再生溫度120±10℃；
3、本公司擁有更改技術或設計的權利，非標要求或特殊規格可以定制。
