一：說明：

BTL型表冷器，采用了機械漲管和波紋二次翻邊不銹鋼肋片結構型式，機械漲管使不銹鋼管與肋片接觸緊密，提高傳熱系數。結構型式、再加上獨特的水路行程，管距，片距設計合理，使得該換熱器具有傳熱性能好，空氣阻力小，結構緊湊等特點。它可廣泛應用于電子、化工等有腐蝕性的項目中，是空氣處理機組、空冷器、煙氣凈化、熱回收的理想的配套產品，焊接采用氬氣焊接，確保耐壓>2.5Mpa。

二：主要規格有：

三：型號說明

BTL型編號方法為：例BTL4×24×1500(Z)2.7

BTL————型號

4————排數N：2.3.4.6.8.10.12

24————表面管數n≤60

1500————表面管長A≤5000mm

(Z)——?dú)饬鞣较蜃?Z為左Y為右，面對進風面)

2.7 ————片距t=2.7

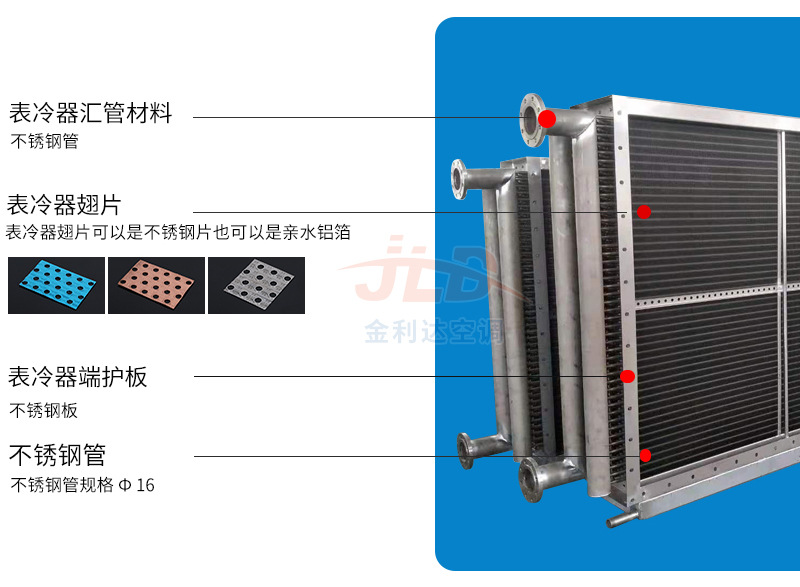

四：表冷器材料及類型的選擇

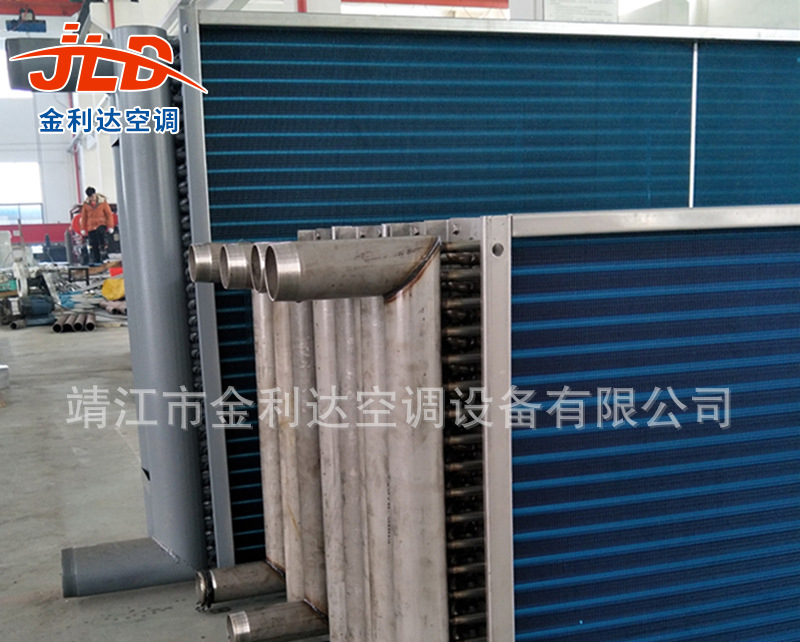

1. 表冷器匯管材料：304/316L不銹鋼管，
2. 表冷器翅片材料: a.普通鋁箔，b.親水鋁箔,c.銅箔，d. 不銹鋼片
3. 表冷器端板、護板：304/316不銹鋼板,

五：表冷器的安裝及使用：

1.表冷器表冷器與外部管路連接須采用軟連接，方便維修和更換，
2.表冷器底部須設不銹鋼積水盤，水盤凝結水管須設存水彎，存水彎高度根據風壓確定，
3.表冷器最高點設放氣閥，最低點設排水閥，
4.冬季氣溫低于5度時應通熱水，如冬季不用須用高壓空氣盤管內的水排盡，以免結冰凍裂銅管。
5.表冷器表面應定期用高壓水槍沖洗表面積塵，以防堵塞影響通風及制冷效果
6.表冷器不銹鋼管內應定期清洗除垢，
